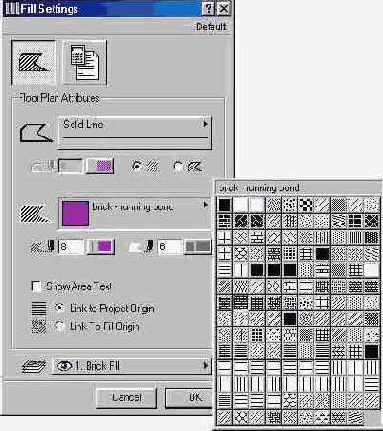

Диалоговое окно "настройки заливки"


Содержит следующие управляющие элементы:

  • Две альтернативных кнопки выбора ориентации и привязки заливки: от начала проектных координат или по указанному вектору штриховки.
  • Список слоев для указания, в котором из них будет размещаться заливка.
  • Окошко редактирования обозначения (ID) заливки, используемого в смете.
Важно

Используйте данную возможность с пустой заливкой для подсчета площади полов проекта.

  • Всплывающая палитра выбора образца заливки.
  • Окошко редактирования и всплывающая палитра для указания цвета/толщины пера заливки.
  • Две альтернативных кнопки для указания, нужно или нет при нанесении заливки обозначать контурной линией границы заливочной области.
  • Маркер Указывать площадь, при отметке которого после построения контуров заливочной области на экране будет появляться курсор-молоток, предлагая вам указать местоположение данных о площади.
