Adobe Illustrator 7.0



Вращение осей Х и Y


По умолчанию при открытии нового документа оси Х и Y располагаются параллельно горизонтальной и вертикальной сторонам экрана (рабочего

листа). Оси можно при необходимости повернуть на любой угол, если ввести соответствующее значение в диалоговом окне Preferences (Установки).

Вращение осей может потребоваться, если все элементы (в том числе еще не созданные) должны располагаться под углом (эта возможность предназначена для тех дизайнеров, которые не мыслят себе оформления страницы без расположения элементов под углом в-такой степени, что многие заказчики считают дизайном все, что «поперек страницы»).

После вращения осей на определенный угол все помещаемые на странице объекты располагаются под этим углом (рис. 6-8).

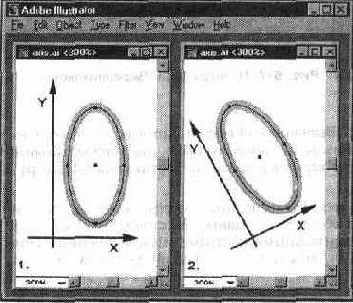

Рис. 6-8. Влияние установки в поле Constrain Angle (Угол поворота осей): (1) рисование эллипса в осях по умолчанию, (2) рисование эллипса в осях, повернутых на 30°

Для того чтобы установить угол поворота осей необходимо командой Preferences... (Установки...) меню File (Файл) вызвать диалоговое окно Preferences (Установки) и открыть раздел General (Основные) (см. рис. 6-1).

В поле Constrain Angle (Угол поворота осей) следует ввести значение угла вращения осей: положительное значение вращает оси против часовой стрелки, а отрицательное — по часовой стрелке.

Значение угла сохраняется в файле установок программы Adobe Illustrator и все новые документы будут использовать эту установку до тех пор, пока не будет введено новое значение или не будет удален файл установок (в последнем случае программа возвращает все установки по умолчанию).

Эта установка влияет на расположение текстовых объектов, на углы градиентных растяжек, на объекты, которые создаются с помощью инструментов группы Rectangle (Прямоугольник), группы Ellipse (Эллипс) и группы Graph (Диаграмма).

Угол вращения осей влияет и на операции масштабирования, зеркального отражения, перемещения объектов с помощью клавиш управления курсором, а также на отображение углов в палитре Info (Инфо).

Следует обратить внимание, что повернутая система координат НЕ ВЛИЯЕТ на уже существующие объекты, на объекты, создаваемые инструментами Pencil (Карандаш) и Autotrace (Автотрассировка), а также на операции вращения объектов и создания серии промежуточных форм (blending).
